Odvodnja otpadnih voda

NISKOŠUMNA ODVODNJA ZA UGODNO STANOVANJE

Moderni troslojni sustav odvodnje sa zvučnom izolacijom

Master 3 PLUS nudi dobro promišljen sustav odvodnih cijevi i fitinga za sve zahtjeve u modernoj gradnji i stanovanju.

Nova odvodna cijev MASTER 3 PLUS firme Pipelife sastoji se od tri međusobno optimalno usklađena sloja. Ispunjava sve zahtjeve koje savremena gradnja kuća i stanova, kao i industrijska gradnja postavlja pred sistema odvodnje.

Glatki unutarnji sloj sprječava stvaranje kore i odgovoran je za dobru zvučnu izolaciju. Masivni srednji sloj osigurava visoku čvrstoću i djeluje na izvrsnu robusnost te postiže zvučnu izolaciju. Smeđi vanjski sloj odgovoran je za vrlo dobar otpor na udarce – i pri niskim temperaturama.

Fiting visoke težine i velike debljine stijenke

Pravokutni brtveni žlijeb bez opasnosti od izvlačenja

Simbol ledenog kristala

Cijevi klasa čvrstoće SN4 (≥4,0 kN/m2 ); Fitinzi serija cijevi S16

Visina zvučne zaštite

Razina buke instalacija LAFeq,nT [dB(A)] za MASTER 3 PLUS u “prizemlju iza“ uz oslonac na VDI 4100 mjereno na Fraunhofer Institutu pod ispitnim brojevima P-BA90/2018 and P-BA91/2018

MASTER 3 PLUS s Bismat 1000 obujmicama
Volumenski protok (L/sec) 0.5 1.0 2.0 4.0
Mjerna vrijednost LAFeq,nT [dB(A)] <10 <10 11 15
MASTER 3 PLUS s Bismat 2000 čelične obujmice s gumenim umetkom
Volumenski protok (L/sec) 0.5 1.0 2.0 4.0
Mjerna vrijednost LAFeq,nT [dB(A)] <10 11 15 19
MASTER 3 PLUS s plastičnim klip-obujmicama
Volumenski protok (L/sec) 0.5 1.0 2.0 4.0
Mjerna vrijednost LAFeq,nT [dB(A)] - 12 17 21

Zaštita od požara

Pipelife za sustav MASTER 3 PLUS nudi dvije vrste manšeta za zaštitu od požara:

  • Intumex RS 10 manšete za zaštitu od požara
  • Hilti manšete za zaštitu od požara
Intumex RS 10 manšete za zaštitu od požara

Intumex RS10 je manšeta za zaštitu od požara za plastične cijevi od slojeva praha čelika s Intumex L kao izolirajućeg umetka. Ta zaštitna manšeta ispitana je s MASTER 3 PLUS sustavom sukladno EN 1366-3 te klasificirana u skladu s EN 13501-2.

Mogućnost manšete za zaštitu od požara da odvaja prostoriju postignuta je Intumex L djelatnom tvari koja u slučaju požara ekspandira. Iznad 150 °C djelatna tvar pod tlakom ekspandira za višestruko od svog početnog volumena, time pouzdano zatvara slobodnu šupljinu goruće plastične cijevi i sprječava time prodor dima i vatre na suprotnoj strani od požara za zahtijevani period otpornosti na požar. Nadalje ne prelazi se dozvoljena maksimalna temperatura na suprotnoj strani od požara, čime je isključena mogućnost samozapaljenja.

Prednosti

  • Gotova manšeta, stoga jednostavna i brza montaža
  • Nije potreban minimalni razmak između manšeta (razmak nula prema MLAR)
  • Dubina ugradnje -30mm za ravne cjevovode
Hilti zaštitna manšeta

Zaštitna manšeta bez završetka M3-BSM/CFS/EL svestrano je rješenje za odvajanje požara MASTER 3 PLUS sustava. Smije se montirati samo nadžbukno. Na EI 90 zidovima montira se s obje strane, kod stropne montaže, na donjoj strani stropa.

Za učvršćivanje manšete za zaštitu od požara za različite su izvedbe potrebne kratke ili dugačke kuke. Procjep prstena oko cijevi smije iznositi 5 do 40 mm i mora biti popunjen s CFS-FIL.

Prednosti:

  • Fleksibilna u dimenziji, uvijek imate odgovarajuću zaštitnu manšetu
  • Svestrana kod uporabe; ravna izvedba, kosa izvedba, rješenje za okna, rješavanje posebnih i problematičnih izvedbi.

Područje primjene

Pipelife MASTER 3 PLUS odvodne cijevi i fitinzi uglavnom se ugrađuju u odvodne vodove vruće vode za kućnu i industrijsku sivu, crnu i kišnu odvodnju:

  • kod izgradnje kuća za jednu ili više obitelji
  • u stambenoj izgradnji
  • kod višekatnica i nebodera
  • kod obnove
  • kod industrijskih postrojenja
  • u velikim kuhinjama i praonicama rublja
  • u školama i sveučilištima
  • u hotelima, lječilišta
  • u bolnicama
  • u garažama i podzemnim garažama...

Unutar zgrada Pipelife MASTER 3 PLUS sustav odvodnje može koristiti za:

  • Pojedinačne ili zbirne priključne vodove
  • Silazne vodove
  • Zbirne vodove
  • Obilazne vodove
  • Ventilacijske vodove
  • Unutrašnje vodove za kišnu vodu do 5 m povratne visine

Pipelife MASTER 3 PLUS odvodne cijevi ne smiju se ugraditi:

  • za vodove na otvorenom (npr. vanjska odvodnja kišnice)
  • za odvodnju otpadnih voda koje sadrže benzin ili benzol
  • za vodove na kojima mogu kroz vanjski utjecaj djelovati temperature više od 100° C
  • za odvodnju u kemijskim pogonima
  • za unutarnje odvode kišnice s visinom povrata većom od 5 m

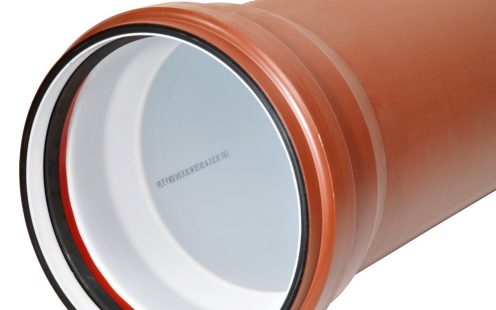

SLOJEVI MASTER 3 PLUS CIJEVI

Unutarnji sloj - gladak

Od polipropilena kopolimera (PP-CO)

  • nema prekida u vodenom stupu – smanjena buka
  • signalno bijele boje za optimalnu inspekciju kamerom
  • visoka učinkovitost odvodnje
Srednji sloj - masivan

Od polipropilena ojačan mineralima (PP-MV)
  • visoka čvrstoća
  • dobra apsorpcija zvuka
  • visoka stabilnost oblika
Vanjski sloj - otporan na udarce

od polipropilen kopolimera (PP-CO)
  • posebno robustan
  • nema loma naglavka
  • polaganje (transport) moguće i pri niskim temperaturama
